Зошто блоковите на терминалите на ПХБ се неопходни за сигурни електрични врски?
ПХБ терминални блоковисе критични компоненти во современите електронски системи, обезбедувајќи сигурни и организирани врски од жица до табла преку индустриска автоматизација, дистрибуција на електрична енергија, паметни уреди, системи за обновлива енергија и електроника за широка потрошувачка. Овој сеопфатен водич ги истражува нивните функции, структури, придобивки, методи на селекција, вообичаени проблеми, практики за инсталација и идни трендови за да им помогне на инженерите, производителите и купувачите да донесуваат информирани одлуки.
Содржина
- 1. Разбирање на терминалните блокови на ПХБ
- 2. Како функционираат терминалните блокови на ПХБ
- 3. Главни типови на ПХБ терминални блокови
- 4. Материјали и конструкција
- 5. Клучни предности
- 6. Заеднички апликации
- 7. Како да го изберете вистинскиот терминален блок на ПХБ
- 8. Вообичаени грешки што ги прават купувачите
- 9. Совети за инсталација и одржување
- 10. Блок на терминал за PCB наспроти други конектори
- 11. Трендови и иновации во индустријата
- 12. Често поставувани прашања
- 13. Заклучок
1. Разбирање на терминалните блокови на ПХБ

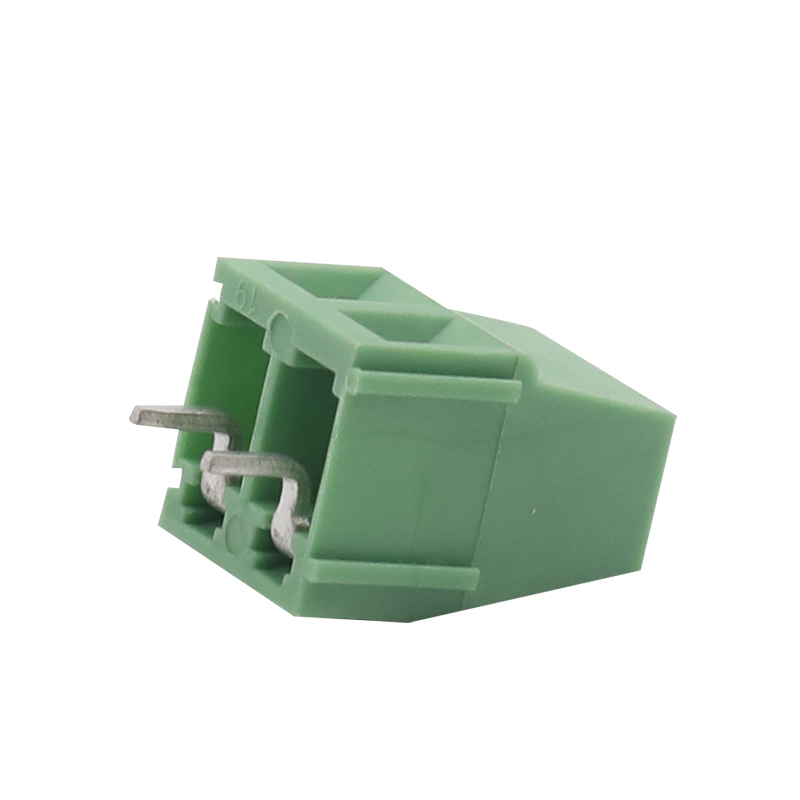

Терминалниот блок на ПХБ е електричен конектор дизајниран да ги прицврстува жиците директно на плочата за печатено коло (PCB). Создава стабилна електрична врска помеѓу надворешните жици и електронските кола додека го поедноставува склопувањето, одржувањето и отстранувањето проблеми.
За разлика од постојаните приклучоци со залемени жици, блоковите на ПХБ терминалите им овозможуваат на корисниците брзо да ги поврзуваат и исклучуваат жиците без да ја оштетат плочката. Ова ги прави исклучително вредни во системите кои бараат често одржување или замена на компоненти.
Овие конектори најчесто се наоѓаат во:
- Индустриски контролни системи
- Напојувања
- Системи за безбедност
- HVAC опрема
- Телекомуникациски уреди
- Опрема за обновлива енергија
- Автомобилска електроника
- Паметни домашни производи
Клучна функција:ПХБ терминалните блокови обезбедуваат безбедни, организирани и отпорни на вибрации жичани врски додека го намалуваат времето на инсталација и сложеноста на одржувањето.
2. Како функционираат терминалните блокови на ПХБ
ПХБ терминалните блокови работат со прицврстување на жиците во проводни терминали кои се монтирани директно на ПХБ. Електричната струја тече од надворешната жица низ металниот проводник и во печатеното коло.
Повеќето терминални блокови на ПХБ користат еден од следниве методи за прицврстување на жици:
| Начин на поврзување | Опис | Предности |
|---|---|---|
| Стегач за завртки | Жица е обезбедена со помош на завртки | Силна и сигурна врска |
| Пролетна стегач | Пролетниот притисок ја држи жицата на место | Брза инсталација и отпорност на вибрации |
| Push-In | Директна врска за вметнување | Брзо склопување |
| Тип на бариера | Изолирани бариери помеѓу терминалите | Засилена безбедност |
Откако ќе се поврзете, приклучниот блок обезбедува континуирана електрична спроводливост додека заштитува од случајно олабавување на жицата.
3. Главни типови на ПХБ терминални блокови
Различни апликации бараат различни дизајни на терминални блокови на ПХБ. Разбирањето на достапните типови им помага на инженерите да го изберат вистинското решение.
Терминални блокови со ПХБ преку дупка
Тие се монтираат преку дупчат дупки во ПХБ и се залемени на спротивната страна. Тие нудат одлична механичка сила и најчесто се користат во средини со високи вибрации.
Терминални блокови за PCB за површинска монтажа
Дизајните за површинска монтажа се прикачени директно на површината на ПХБ, поддржувајќи автоматско производство и компактни распореди.
Приклучни блокови на терминални ПХБ
Приклучните верзии овозможуваат исклучување на конекторите без исклучување на поединечни жици. Идеални се за модуларна опрема и брзо одржување.
Блокови на терминални ПХБ со прав агол
Дизајните со прав агол заштедуваат вертикален простор и помагаат да се оптимизираат распоредот на куќиштето.
Терминални блокови за PCB со висока струја
Дизајнирани за тешки електрични оптоварувања, овие блокови имаат поголеми проводници и зголемена отпорност на топлина.
Индустриска автоматизација
Сигурен пренос на сигнал и издржливи перформанси при вибрации.
Енергетска опрема
Безбедно се справува со барањата за повисок напон и струја.
Електроника за широка потрошувачка
Компактните дизајни поддржуваат помали и попаметни производи.
4. Материјали и конструкција
Перформансите на приклучниот блок на ПХБ во голема мера зависи од неговите материјали и структурниот дизајн.
| Компонента | Заеднички материјал | Цел |
|---|---|---|
| Домување | PA66 најлон | Отпорност на пламен и изолација |
| Диригент | Легура на бакар | Електрична спроводливост |
| Позлата | Калај или никел | Отпорност на корозија |
| Завртки | Челик | Механичко прицврстување |
Висококвалитетните материјали ја подобруваат електричната ефикасност, термичката стабилност и долготрајната издржливост.
5. Клучни предности
ПХБ терминалните блокови нудат значителни придобивки за производителите, инсталатерите и тимовите за одржување.
- Лесно поврзување:Ја поедноставува инсталацијата и замената на кабелот.
- Намалено време на прекин:Побрзо одржување и решавање проблеми.
- Безбедна врска:Силно механичко задржување на жица.
- Компактен дизајн:Ефикасно користење на просторот на ПХБ.
- Приспособливост:Достапно во конфигурации со повеќе полови.
- Безбедност:Спречува случајни кратки споеви.
- Ефикасност на трошоците:Ги намалува трошоците за работна сила при монтажа.
- Флексибилност:Поддржува различни големини и напони на жици.
Многу инженери претпочитаат терминални блокови со ПХБ бидејќи тие го поедноставуваат одржувањето на теренот додека обезбедуваат сигурни електрични перформанси во долги работни периоди.
6. Заеднички апликации
ПХБ терминалните блокови се користат во речиси секоја модерна електрична индустрија.
Индустриски контролни системи
Фабриките се потпираат на терминални блокови за сензори, релеи, PLC и системи за автоматизација каде отпорноста на вибрации и пристапноста за одржување се критични.
Обновливи извори на енергија
Соларните инвертери и системите за енергија од ветер користат приклучни блокови со PCB за ефикасен пренос на енергија и стабилни врски при променливи услови на животната средина.
Медицинска опрема
Медицинската електроника бара високо доверливи врски за уреди за следење и дијагностички системи.
Транспорт
Железничките системи, електричните возила и станиците за полнење користат робусни терминални блокови за апликации со висока струја.
Паметни згради
Системите за контрола на осветлувањето, безбедносните уреди и опремата за климатизација зависат од организираните врски со ПХБ.
7. Како да го изберете вистинскиот терминален блок на ПХБ
Изборот на точниот терминален блок на ПХБ бара внимателно разгледување на техничките и еколошките барања.
| Фактор на селекција | Зошто е важно |
|---|---|
| Тековен рејтинг | Спречува прегревање |
| Оценка на напон | Обезбедува безбедни перформанси на изолација |
| Големина на жица | Обезбедува соодветна компатибилност |
| Големина на теренот | Влијае на растојанието со ПХБ |
| Тип на монтирање | Поддржува барања за распоред |
| Работна температура | Обезбедува долготрајна издржливост |
| Заштита на животната средина | Заштитува од прашина и влага |
Купувачите исто така треба да ги потврдат сертификатите како што се усогласеноста со UL, CE и RoHS при изборот на производи за меѓународните пазари.
8. Вообичаени грешки што ги прават купувачите
Неправилниот избор на терминален блок може да доведе до скапи дефекти, прегревање или проблеми со одржување.
- Избор на недоволни тековни оценки
- Игнорирање на условите на животната средина
- Користење на некомпатибилни големини на жици
- Избор на неквалитетни материјали
- Несоодветен дизајн на растојание од ПХБ
- Игнорирање на барањата за вибрации
- Со поглед на меѓународните безбедносни сертификати
Внимателната техничка проценка помага да се избегнат проблеми со доверливоста и неочекувани прекини.
9. Совети за инсталација и одржување
Правилната инсталација е од суштинско значење за стабилни перформанси и електрична безбедност.
Најдобри практики за инсталација
- Користете го правилниот вртежен момент на шрафцигерот.
- Избегнувајте прекумерно затегнување на завртките.
- Прецизно отстранете ја изолацијата на жиците.
- Спречете ги лабавите жици.
- Следете ги спецификациите за струја и напон.
- Проверете го квалитетот на лемењето за модели со дупчиња.
Препораки за одржување
- Периодично проверувајте ги врските.
- Проверете дали има знаци на прегревање.
- Побарајте корозија или промена на бојата.
- Доколку е потребно повторно затегнете ги завртките.
- Редовно чистете ја акумулацијата на прашина.
Рутинската проверка значително го продолжува работниот век на приклучните блокови на ПХБ и ги минимизира електричните дефекти.
10. Блок на терминал за PCB наспроти други конектори
| Карактеристика | Терминален блок на ПХБ | Залемена жица | Приклучок за стегање |
|---|---|---|---|
| Одржување | Лесно | Тешко | Умерено |
| Брзина на инсталација | Брзо | Бавно | Брзо |
| Повторна употреба | Одлично | Сиромашните | Добро |
| Сигурност | Високо | Високо | Високо |
ПХБ терминалните блокови обезбедуваат одлична рамнотежа помеѓу доверливоста, сервисирањето и ефикасноста на инсталацијата.
11. Трендови и иновации во индустријата
Како што електрониката продолжува да се развива, технологијата на блокови на терминали на ПХБ брзо напредува.
- Минијатуризирани дизајни со висока густина
- Технологија за притискање без алатки
- Зголемена отпорност на вибрации
- Интеграција за паметно следење
- Поголеми тековни капацитети
- Подобрени материјали отпорни на пламен
- Еколошко производство
Производителите исто така развиваат решенија за Industry 4.0, електрични возила и системи за обновлива енергија.
12. Често поставувани прашања
Која е главната цел на терминалниот блок на ПХБ?
Неговата главна цел е да обезбеди сигурни и отстранливи жичани врски со печатените кола.
Дали ПХБ терминалните блокови можат повторно да се користат?
Да. Повеќето терминални блокови на ПХБ се дизајнирани за постојано вметнување и отстранување на жици.
Кои индустрии најмногу користат ПХБ терминални блокови?
Индустриската автоматизација, електроенергетските системи, обновливите извори на енергија, телекомуникациите, транспортот и потрошувачката електроника интензивно ги користат.
Како да го изберам точниот моментален рејтинг?
Изберете терминален блок со тековен рејтинг поголем од максималното очекувано оптоварување на вашиот систем за да обезбедите безбедно работење.
Што предизвикува прегревање на терминалниот блок?
Вообичаени причини вклучуваат лабави жици, прекумерна струја, несоодветна големина на жица и неквалитетни спроводливи материјали.
Дали PCB терминалните блокови можат да се справат со вибрации?
Да. Стегачите со пружини и висококвалитетните дизајни на стегачи со завртки нудат одлична отпорност на вибрации.
13. Заклучок
ПХБ терминалните блокови играат витална улога во обезбедувањето безбедни, ефикасни и одржливи електрични врски низ безброј индустрии. Нивната флексибилност, сигурност и леснотија на инсталација ги прават незаменливи во современите електронски системи.
Без разлика дали се користи во индустриски машини, опрема за обновлива енергија, транспортни системи или електроника за широка потрошувачка, изборот на вистинскиот терминален блок на ПХБ директно влијае на перформансите, безбедноста и долгорочната доверливост.
Како што технологијата продолжува да се развива, напредните решенија за блок терминални PCB ќе станат уште покомпактни, интелигентни и поефикасни за да ги задоволат растечките барања на пазарот.
