Кратка дискусија за терминалните блокови на ПХБ

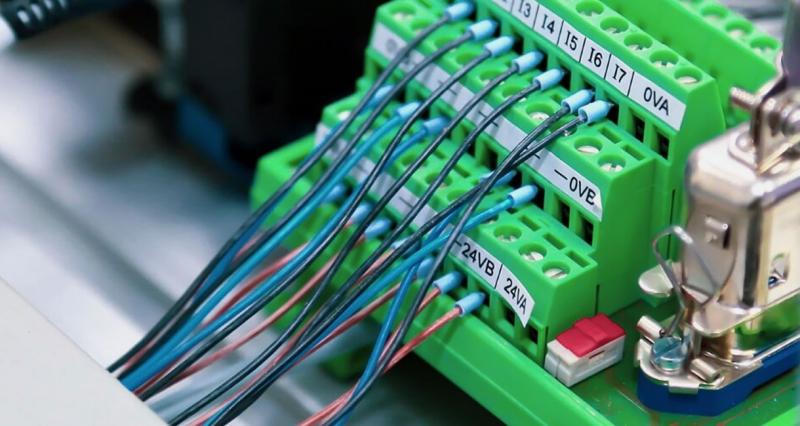

ПХБ терминалните блокови, поради нивните бројни предности, се широко користени во индустриската автоматизација. Нивните карактеристики како стабилност, издржливост, безбедност и намалени барања за одржување помагаат да се подобри доверливоста на системот и да се обезбеди долгорочна стабилна работа на опремата.

ПХБ терминалните блокови доаѓаат во различни типови, обично категоризирани врз основа на различни сценарија за користење, методи за поврзување и методи за инсталација.

Тип на завртка

 Карактеристики: Кабелот е цврсто прицврстен со помош на завртки за да се формира сигурно електрично поврзување. Овој тип на терминални блокови е погоден за повеќето електрична опрема, особено за апликации со поголема струја.

 Апликации: Најчесто се користи во електрични контролни кабинети, дистрибутивни кутии и други слични поставки.

 Предности: Лесен за инсталирање, сигурен контакт и способен да издржи повисоки струи.

Пролет тип

  Карактеристики: Користи пружинска сила за прицврстување на жиците, со што се елиминира потребата од дополнителни алатки. По вметнувањето на кабелот, пружината автоматски се затегнува.

 Примена: Најчесто се среќава во некоја опрема за автоматизација, системи за контрола на PLC и модерна опрема за дистрибуција.

 Предности: Брза инсталација, цврсто прицврстување, погоден за апликации кои бараат често расклопување или замена на кабелот.

Често гледаме опис на теренот на пиновите за терминалните блокови. Денес, ајде да се прошириме на оваа точка.

Теренот на иглата се однесува на растојанието помеѓу два соседни пинови или терминали во фиксни терминални блокови (и други конектори), обично мерено во милиметри (mm). Ова е клучен параметар во дизајнот на терминалните блокови и конектори. Подолу се дадени неколку причини зошто е важен тонот на пиновите и неговото значење:

Стандардизиран дизајн

Цел

Стандардизацијата на чекорот на пиновите им овозможува на терминалните блокови да бидат компатибилни со различни уреди и кола, обезбедувајќи компатибилност и заменливост. Стандардизираниот чекор на пиновите го поедноставува производството за производителите и ја намалува некомпатибилноста помеѓу различните брендови и уреди. На пример, чекорот на пиновите од 2,54 mm (попознат како чекор од 0,1 инчи) е широко користен во електронските компоненти и приклучоците на колото, обезбедувајќи правилно совпаѓање помеѓу различни компоненти.

Густина и простор

Големината на чекорот на пинот го одредува растојанието помеѓу терминалите, што пак влијае на густината на уредот и искористувањето на просторот. Кај таблите или уредите со висока густина, помалиот чекор на пиновите помага да се намали окупираниот простор, овозможувајќи да се додадат повеќе точки за поврзување во ограничена област. На пример, конекторите што се користат во таблите со висока густина може да прифатат чекори на пиновите од 0,8 mm или 1,0 mm за да заштедат простор, додека конекторите за поголемите компоненти може да изберат поголем чекор на пиновите, како што е 2,54 mm.

Електрични перформанси

lГолемината на чекорот на пиновите влијае на електричните карактеристики на терминалните блокови, вклучувајќи ја импедансата, брзината на пренос и капацитетот за носење струја. Премногу мал чекор на иглата може да доведе до слаб контакт или електрични пречки, додека теренот што е преголем може да троши простор и да ја зголеми отпорноста на контактот

lЗа кола кои вклучуваат пренос на сигнал со голема брзина (како што се магистрали за податоци или комуникациски кола), може да се избере помал чекор на пиновите за време на процесот на дизајнирање за да се намали доцнењето и пречките во преносот на сигналот.

Механичка сила и стабилност

lПоголем чекор на пиновите обично значи повеќе простор помеѓу терминалните блокови, што овозможува подебели иглички или поцврсти конструкции за поврзување. Ова ја подобрува механичката јачина на врската, што го прави погоден за апликации со висока струја или за оние кои бараат поголема механичка стабилност. Зголемениот простор овозможува поиздржливи врски, кои можат поефикасно да издржат физички стрес, вибрации или други механички сили.

lЗа терминални блокови во апликации како автомобилска или индустриска опрема, може да биде потребен поголем чекор на пиновите (на пр., 5 мм) за да се обезбеди стабилност и цврстина во средини што се предмет на вибрации или удари. Зголемениот чекор на пиновите овозможува поцврсти врски кои можат подобро да ги издржат механичките напрегања типични во овие средини, помагајќи да се одржи сигурен електричен контакт и да се спречат дефекти на поврзувањето.

Прилагодување на различни големини на жици

lНаклонот на игличката на терминалниот блок треба да ги земе предвид и спецификациите на жицата или кабелот што се користи. Поголемиот чекор на пиновите овозможува користење на подебели жици, што го прави погоден за апликации со голема моќност или висока струја. Помал чекор на пиновите е посоодветен за опрема со мала моќност и прецизност.

lКонекторите што се користат за мали електронски уреди (како телефони или компјутери) обично избираат помали тонови на пиновите за компактен дизајн, додека конекторите за уредите со голема моќност или енергетските системи избираат поголеми тонови на пиновите за да се приспособат на повисоки струи.

Погодност за производство и склопување

lРазличните тонови на пиновите помагаат да се поедностават операциите за време на производството и склопувањето. На пример, поголем тон на пиновите ги олеснува операциите приклучување и играње, што го прави погоден за рачни врски, додека помалиот терен за иглички е посоодветен за автоматизирани производни линии.

lВо автоматизираниот процес на производство, терминалите со помал чекор може лесно и прецизно да се заваруваат или склопуваат со машини.

Прилагодете се на различни работни средини.

lИзборот на висината на пиновите е исто така поврзан со работната средина. Поголемиот чекор на пиновите помага да се обезбеди подобра дисипација на топлина и отпорност на пречки во околината, што го прави погоден за високи температури, висока влажност и други сурови средини; може да се користи помал тон на пиновите во средини со ограничен простор.

lВо полињата со висока класа, како што се воздушната или медицинските уреди, може да се користат конектори со построги барања, каде што дизајнот на чекорот на пиновите ги зема предвид факторите како што се високата прецизност, заштитата од пречки и минијатуризацијата.

Теренот на пиновите е критичен параметар во дизајнот на приклучоците на терминалите, кој директно влијае на функционалноста, перформансите, доверливоста и искористеноста на просторот на уредот. Во зависност од специфичните барања на апликацијата, изборот на соодветниот чекор на пиновите обезбедува безбедност, стабилност и компатибилност на врската.
